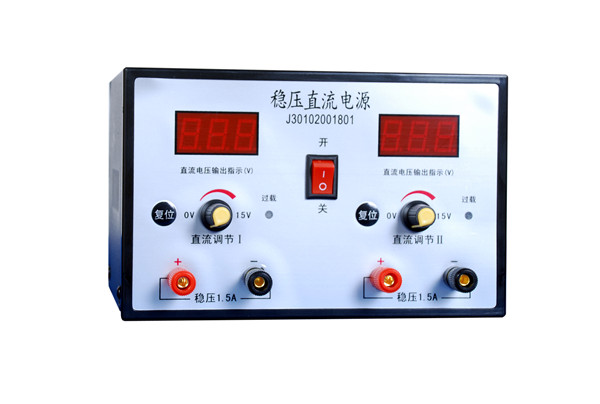

穩壓直流電源

產品尺寸(長寬高)135x187x123(mm)

產品主要技術參數

一、概述：
本產品按照教育部JY/T0619一2019初中物理教學裝備配置標準中直流穩壓電源技術要求設計的新型初中學生電源。本產品采用了我公司的專利技術生產，專利號：ZL201820875995X，該電源負載特性好，紋波電壓小，輸出效率高，儀器長時間工作不發熱，標準要求：電源滿負載長時間工作儀器可接觸表面溫度金屬≤59度、塑料≤75度，我公司的所有電源滿負載長時間工作，儀器可接觸表面金屬和塑料的溫度≤35度(工作環境溫度20度)，是最節能的電源。本電源有兩路直流輸出。兩路直流輸出可同時輸出，也可單路輸出，也可串聯輸出。兩路輸出都具有過載、短路保護功能。輸出均用1%精度的數顯表顯示，本產品適用于初中學校學生實驗之用，是學校教學實驗的通用儀器，也是職業技術學校、師范院校學生實驗的必備設備。
二、儀器使用條件：
1、工作環境條件：
溫度：0~40℃，相對濕度不大于90%(40℃)
工作電壓：交流220V±22V，50HZ十2.5HZ
2、工作時間：
輸出在額定電流范圍內時，本儀器能連續工作八小時。
三、技術性能：
2.1、輸出直流電壓Ⅰ：OV~15V連續可調，由1%精度數字表顯示，空載電壓偏調：≤±1%U標。
2.2、標準電壓I：0V~15V連續可調，由1%精度數字表顯示，空載電壓偏調：≤±(1%U標)。
2.3、直流穩壓電源Ⅰ和直流穩壓電源Ⅱ可同時獨立輸出、也可單獨輸出、兩路也可串聯使用。
2.4、額定電流：Ⅰ、ⅡI=1.5A。
2.5、電壓穩定性：輸入電壓在198~242V間變化，在滿載時輸出電壓變化量不大于0.5%。
2.6、負載穩定性：輸入電壓保持220V不孌，負載電流在0至滿載范圍內變化，輸出電壓變化量不大于0.5%。
2.7、紋波電壓：電源電壓保持220V，滿載時紋波電壓不大于0.1%U標(有效值)。
3、過載保護：直流穩壓負載電流達到1.6A~1.7A 或短路時電源啟動保護。
4、安全要求：電源端與外殼抗電強度3000V，電源端與低壓輸出抗電強度3000V
