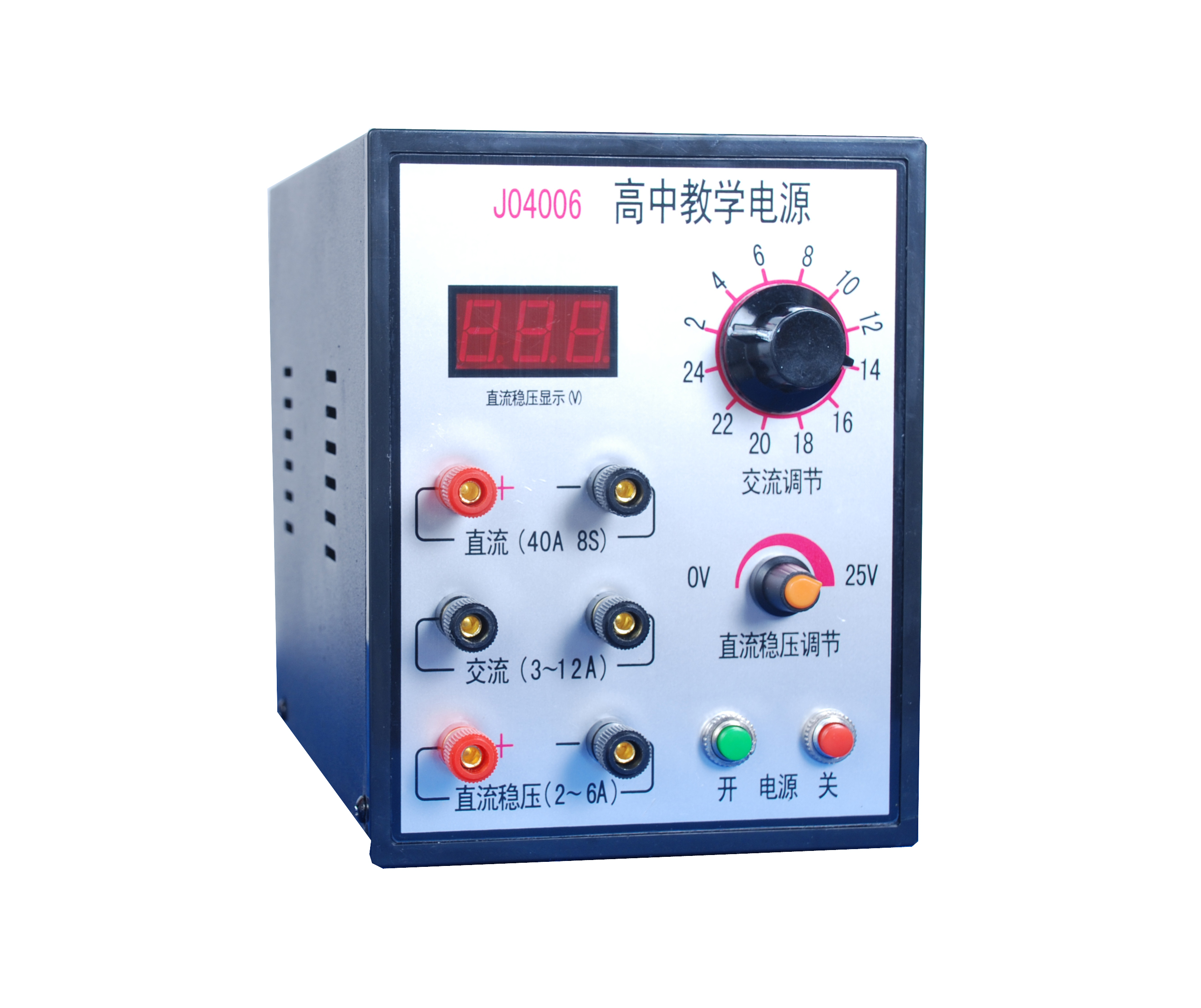

J04006高中教學電源
產品尺寸(長寬高):215x142x175(mm)

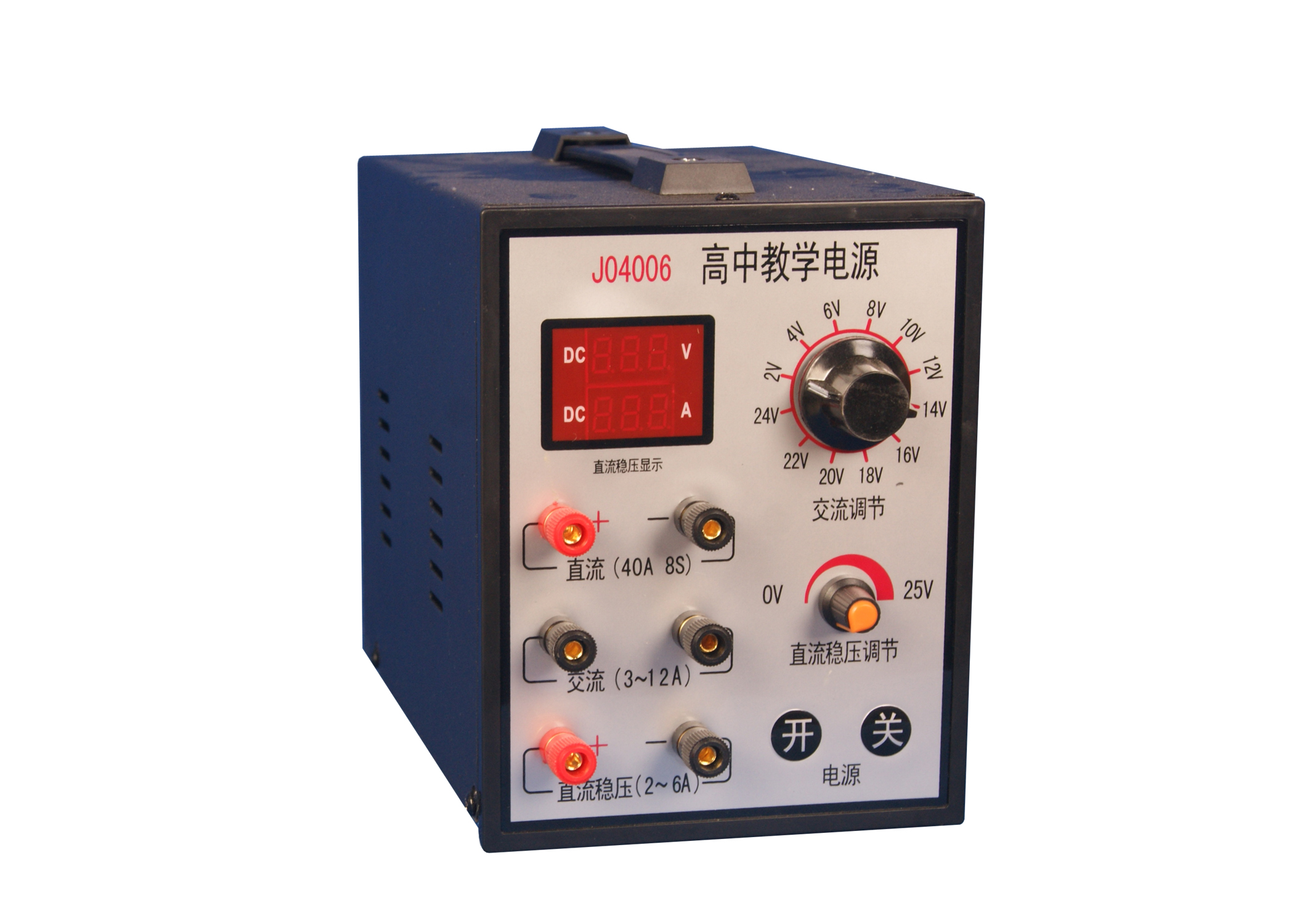

J04006高中教學電源(電壓電流雙表)
產品尺寸(長寬高):215x142x175(mm)

產品主要技術參數
1交流輸出:2V~24V每2V一檔,共12檔,額定電流:2V~6V 12A,8V~12V6A,14V~24V3A。
a各檔空載電壓不大于1.05U標+0.3V
b各檔滿載電壓不小于0.95U標-0.3V
2直流穩壓輸出:0~25V連續可調。額定電流:0V~6V6A,8V ~12V4A14V~25V2A。
a空載電壓偏調:十(2%U標+0.1V)
b電壓穩定性:輸入電壓在198~242V間變化,在滿載時各檔輸
電壓變化量不大于2%U標+0.1V。
c負載穩定性:輸入電壓保持220V不變,負載電流在0至滿載范圍內變化,各檔輸出電壓變化量不大于2%U標+0.1V。
d紋波電壓:電源電壓保持220V,滿載時各檔紋波電壓不大于5V+0.1%U標(有效值)。
3直流大電流短時輸出
a輸出大于10A時,8秒±2秒自動關斷。
b輸出短時電流為40A±10A
4過載保護:
交流輸出電流在額定電流的1.05~1.5倍間自動關斷輸出。
直流穩壓輸出:0V~6V在6.3A~9A間自動關斷。8V~25V 輸出功率在55W~65W間自動開斷。
